****流量：500L/h
最高壓力：25MPa
電機功率：0.37~1.1KW
JPX型柱塞式計量泵
計量范圍:0-500L/H
壓力承受范圍:0-50MPa
驅動方式:電機驅動
控制方式:手動,自動控制
配置方式:泵頭保溫,冷卻,電機可配防爆
1,與介質直接接觸部位全采用不銹鋼及四氟材質.過流適應一般顆粒,無毒無味.
2,雙泵頭結構,經濟實用,占地面積小,性能優越.
3,易損部件全部經過特殊化處理,質量保證.
4,內部配置性能卓越的調節器總成,延長泵的使用壽命,并降低了噪音.
5,定量輸出,在泵運行或停止時也可任意調節流量,精密度高可達正負百分之一.
6,吐出壓力最高一款系列可達500KG.7,適用于輸送溫度 -30∼120℃,粘度為 0.3∼800mm2/s 介質.

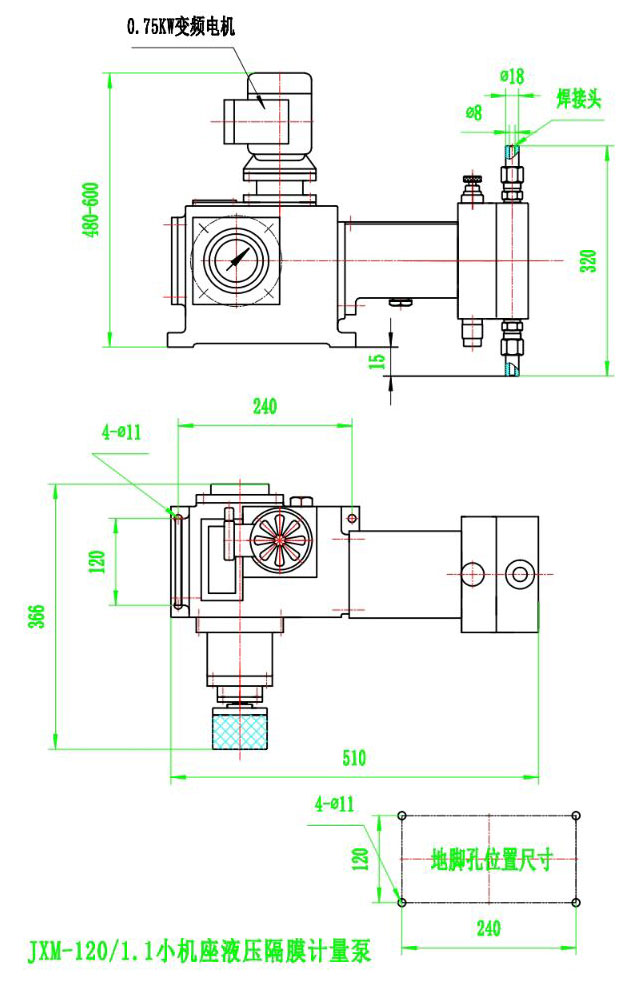

JPX型柱塞式計量泵安裝圖
JPX型柱塞式計量泵參數表
|
型 號
|
流量
(L/h)
|
排水壓
(mpa)
|
柱塞直徑
|
行程
(mm)
|
往復次數
(CrP)
|
電機功率
(kW)
|
進出口直徑
(mm)
|
安裝尺寸
|
重量
(Kg)
|
|
DN
|
D
|
K
|
d
|
H1
|
L
|
|
JPX-80/3.0
|
80
|
3.5
|
22
|
25
|
160
|
0.75KW-4
|
7
|
8
|
95
|
60
|
46
|
120
|
535
|
80
|
|
JPX-100/2.5
|
100
|
2.5
|
24
|
25
|
160
|
0.75KW-4
|
7
|
8
|
95
|
60
|
46
|
120
|
535
|
|
JPX-120/2.5
|
120
|
2.5
|
26
|
25
|
160
|
0.75KW-4
|
7
|
8
|
95
|
60
|
46
|
120
|
535
|
|
JPX-150/1.6
|
150
|
1.6
|
29
|
25
|
160
|
0.75KW-4
|
7
|
8
|
95
|
60
|
46
|
120
|
535
|
|
JPX-200/1.2
|
200
|
1.2
|
34
|
25
|
160
|
1.1KW-4
|
10
|
10
|
105
|
82
|
56
|
142
|
545
|
|
JPX-250/1.0
|
250
|
1.0
|
38
|
25
|
160
|
1.1KW-4
|
12
|
15
|
105
|
82
|
56
|
142
|
545
|
|
JPX-300/0.8
|
300
|
0.8
|
41
|
25
|
160
|
1.1KW-4
|
15
|
15
|
105
|
82
|
56
|
142
|
545
|
|
JPX-400/0.5
|
400
|
0.5
|
48
|
25
|
160
|
1.1KW-4
|
20
|
15
|
105
|
82
|
56
|
142
|
545
|
|
JPX-500/0.3
|
500
|
0.3
|
51
|
25
|
160
|
1.1KW-4
|
20
|
20
|
105
|
82
|
56
|
142
|
545
|
安裝要求:
1. 泵應安裝在專門備用的混凝土基礎或鐵鑄平臺上,校正后用地腳螺栓固定.混凝土基礎應高于地面 50 ∼ 100 毫米以上.
2. 吸入與排出管徑應不小于進出口管徑,吸入管路應盡量縮短.如吸入管路過長或彎管接頭過多,應進行 NPSHa 核算,以滿足必須的凈正吸入壓頭的要求.
3. 連接管路應裝測量儀表,如壓力表(用戶自備).
4. 吸入管路末端應裝有過濾裝置(用戶自備).
5. 排出管路應裝有安全閥或安全溢流閥(用戶自備).如需減少出口壓力脈動,可在靠近泵排出管路上設穩壓裝置.
6. 電器控制設備根據使用情況應盡量安裝在泵的工作地點,電器控制設備應裝設與輸送介質相應的控制開關保護裝置,以確保安全.
7. 多聯組合泵(柱塞式或隔膜式),對于同機座同規格的,配管時按流程壓力等級,以電機為基本點開始,壓力從高至低依次排列；對于不同機座不同規格的組合,已按由大到小安裝,用戶只需配管連接. |
