1. 設備簡介

1.1 工作原理

PT型全自動加藥裝置是連續制備和投加聚合物溶液的設備。它根據所需藥劑濃度，連續而高效地完成聚合物的化合及混合，從而得到均質的有活性的聚合物溶液，通過加藥泵向投藥點或制定的系統中輸送所配置的溶液。主要應用于市政水處理、污水廠等使用聚合物溶液的場合。



工作過程主要分為以下幾步：

 （1） 料斗內加足干粉，由干投機開始將料斗內干粉輸送至預浸潤裝置內，同時進水管電磁閥打開，干粉在預浸潤裝置內浸濕后靠重力流至混合槽進行攪拌、混合。

 （2） 經初步攪拌混合的藥溶液通過溢流堰流至均質熟化槽，進行再攪拌、化合；經過一定時間有效、輕柔的低速攪拌后，藥溶液達到了均質、熟化、有活性的要求；再通過溢流堰流至溶液儲存槽內，即可用以加藥。

 （3） 當溶液儲存槽內注滿藥溶液后，液位開關發出信號，干投機及電磁閥自動關閉。

 （4） 加藥泵啟動，同時電磁閥打開，把藥溶液投加至所需設備。

 （5） 溶液儲存槽內的液位達到設定的低液位時，液位開關發出信號，本裝置開始自動重復上述（1）、（2）、（3）步驟，確保溶液儲存槽內有足夠的藥液。



1.2 主要組成

主要由投藥裝置、溶藥裝置、給水系統和控制系統組成：

 1.2.1 投藥裝置

由不銹鋼料斗、螺桿輸送機、電加熱器等組成。

 （1） 不銹鋼料斗有效容積：60L，能夠滿足長時間的用量，料斗設有視鏡，可人工觀察料位。而料位計可自動監測料位，同時會發出信號報警。

 （2） 螺桿輸送機由蝸輪蝸桿減速機驅動高精度的螺桿組成。減速機具有重量輕，運行平穩及效率高等特點。高精度的螺桿能夠完全滿足用戶的用量。

 （3） 電加熱器安裝在輸送機出料管中，能夠防止出料管中干粉受潮結塊而造成堵塞出料管的現象。

1.2.2 溶藥裝置

通常由預浸潤裝置、不銹鋼槽體及兩臺攪拌機組成。

 （1） 預浸潤裝置采用不銹鋼旋流斗，水流從切線方向進入，在旋流斗內形成一股旋流水幕，預先浸濕和混合干粉，并進入預制混合槽。

 （2） 不銹鋼槽體為三槽式結構，分別為預制混合槽、勻質熟化槽、藥液儲存槽。各槽間都設有隔板及溢流堰板，在藥液配制過程中，藥液須從隔板的底部經溢流堰板上部堰流至下一槽內，能盡量避免生液短流進入熟化的藥液。槽體為全封閉結構，上方裝有帶拉手的不銹鋼蓋。在預制混合槽內設有內藏式溢流管，用以當液位超過設定的高位（故障）時，防止液體從槽體上部溢出。三個槽底部都設有出藥管及手動球閥，并將這三個出藥管口連接起來，一端作為投藥管，另一端作為放空管。

 （3） 兩臺攪拌機安裝在預制混合槽、勻質熟化槽中，攪拌器結構獨特，轉速恰當，既能保證溶液的均質化，又不破壞聚合物分子鏈。

 1.2.3 給水系統

由UPVC管路、手動球閥、過濾器、壓力表、電磁閥、截止閥和轉子流量計等組成。

 （1）過濾器用來攔截水中的雜質，用來保護電磁閥。

 （2）壓力表安裝在過濾器后面，顯示壓力，如壓力過低，則顯示過濾器已堵塞，需要清除過濾器中的雜質。

 （3）電磁閥接收電信號進水，實現自動進水。

 （4）轉子流量計用來顯示進水流量。

 （5）截止閥用來調節進水流量，調節方便、穩定。1.2.4 控制系統

由電氣控制柜和液位開關組成。

 電氣控制柜采用施耐德電氣元件。



1.3 應用范圍

（1）水處理中投加混凝劑、助凝劑、消毒劑、酸堿液；

（2）冷卻水、循環水中投加阻垢劑等；

 （3）化工、印染中投加酸堿溶液與其它溶液。

 為方便客戶對商城上線產品的配置，技術參數和特點進行深入了解，更為便捷快速的進行設備選型，特進行如下設備選型指導。



2. 選型說明

根據藥劑特性選擇不同的材質，本商城可做不銹鋼材質和PP材質的。

2.1 藥劑投加量的計算

就污水處理中常用藥劑而言，一般情況下混凝劑（PAC）的投加濃度約為15%，助凝劑（PAM）的投加濃度約為0.1%--0.3%。

客戶給定參數：

（1）待處理水量Q（m3/h）；

（2）手工做操次數n（次）；

（3）藥劑投加量g（mg/l或ppm，1mg/l=1ppm）；



下面以處理量Q=100m3/h，n=3，g=1mg/l為例：

a) 技術參數確定

配置溶液濃度M=0.2%（重量濃度）；

藥液熟化時間t=1—1.5h（通常取值1h）

b) 投藥量計算

Q--待處理水量（m3/h）

B%--藥劑商品純度

 g--藥劑投加量（mg/l或ppm，1mg/l=1ppm）

 c) 溶液量計算



所需溶液總量R=G/M=2.4/0.2%=1200kg/d=1200L/d



每次溶藥量P=R/n=1200/3=400 kg/次=400L/次

每小時投加量S=R/24=1200/24=50L/h



注：客戶根據藥劑投加量選型，如：PT958，即投加量為958L/h，其他類推。如果商城型號沒有所需投加量，則按照就近原則，如投加量1000L/h，則可以選擇PT958。具體選型還可咨詢客服人員。



2.2 設備選型

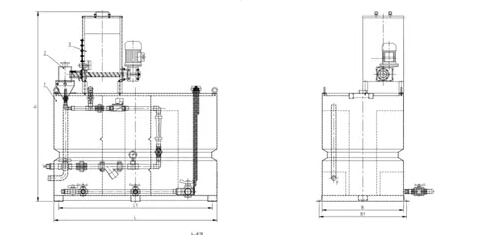

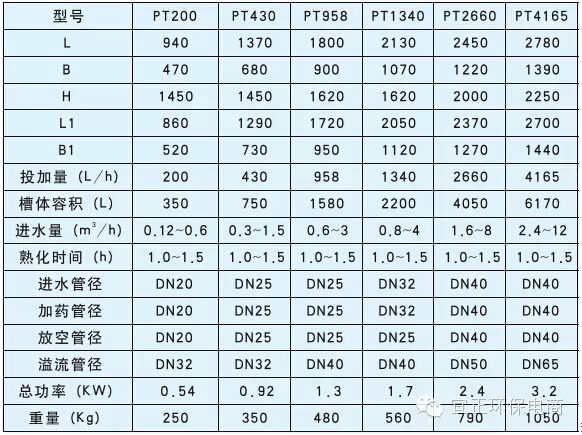

目前商城上線產品設備外形圖、型號及參數表如下：



注：由于受到生產限制，PT200型的全自動加藥裝置一般不做外售。



2.2.1 變頻和不變頻說明

我們商城上線的產品分為變頻全自動加藥裝置和不變頻全自動加藥裝置：

2.2.1.1 變頻全自動加藥裝置

變頻全自動加藥裝置藥劑投加濃度范圍在0.1%--0.25%，主要是用過變頻器控制藥劑投加電機轉速來實現加藥濃度的變化，變頻器安裝在電控柜里面（如圖）。

2.2.1.2 不變頻全自動加藥裝置

它和變頻的主要區別是不含變頻器，根據客戶提供配藥濃度（0.1%--0.3%），設備在出廠前做投加量核算實驗，配置相應的螺旋體，定量輸送干粉至溶藥箱。

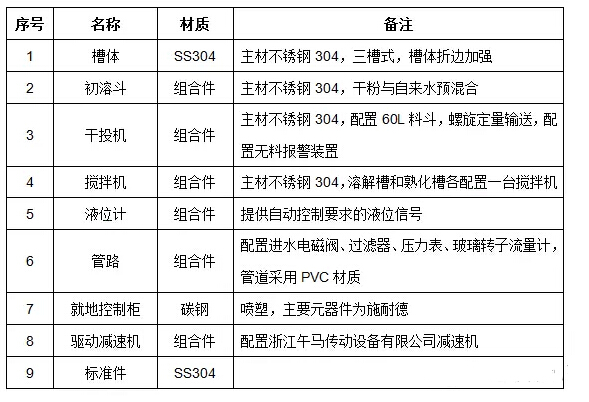

2.3 設備配置表

（1） 高度集成一體式，占地面積小。

（2） 操作簡單，安裝方便。

（3） 自動化程度高。

（4） 料斗的設計已充分考慮到與實際使用量所匹配，避免長時間藥劑存放受潮。

（5） 加藥桶尺寸、材質根據客戶需求而定。
